國內某水庫安全監測項目解決方案
國內某水庫安全監測項目，此項目監測點較分散，無外接供電，項目年限4年，且要求不使用太陽能電板，則對設備要求低功耗且內置電池。我公司研發團隊根據客戶要求，由NLM511T采集儀升級到電池容量大的NLM611T采集儀。由于NLM611T是防水插頭，中間空心，為了保障設備防水性能，經溝通設備外殼只開了一個傳感器接頭孔（項目采購設備為單通道采集儀）。
項目采購設備及設備介紹如下：
振弦式滲壓計GEOSYJ-30
GEOSYJ-30 系列孔隙水壓力計適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透(孔隙)水壓力，并可同步測量埋設點的溫度。滲壓計加裝配套附件可在測壓管道、地基鉆孔中使用。振弦式滲壓計全不銹鋼結構，可方便的放置在需要測量的狹小部位。振弦式滲壓計具有智能識別功能。
孔隙水壓力計是一種感受壓力并將其壓力轉換為與壓力成一定關系的頻率信號輸出的裝置。其典型結構由壓力感應膜、振弦、電磁激振與信號拾取裝置、密封外殼和屏蔽電纜等組成。
無線采集儀NLM511T
NLM5xx 是一臺低功耗的多通道無線采發儀，得益于我公司的傳感測量、無線通訊、功耗控制等技術累積，設備平均功耗低至微安級別，內置電池可獨立工作數年。
NLM5xx 有自動定時啟動和隨時無線喚醒兩種工作模式。可定時啟動或者使用無線讀數儀將其喚醒采集傳感器數據并經 LoRA 無線發送。多達 16 通道的傳感器接口，最多可連接 16 個振弦、溫度或者模擬信號（電壓/電流）。內置大容量存儲器，可做為傳感數據記錄儀定時存儲傳感器數據。預留外部寬電壓充電接口，可連接太陽能電池板或者電源適配器為內部電池充電。
中繼采發儀NLM611T
NLM6xx 是一臺低功耗的多通道無線采發儀，內置電池可獨立工作數年。得益于我公司的傳感測量、無線通訊、功耗控制等技術累積，設備平均功耗低至微安級別。
NLM6xx 有自動定時啟動和隨時無線喚醒兩種工作模式。可定時啟動或者使用無線讀數儀將其喚醒采集傳感器數據并經 LoRA 無線發送。多達 16 通道的傳感器接口，最多可連接 8 個振弦、8 個溫度或者模擬信號（電壓/電流/差分）。內置大容量存儲器，可做為傳感數據記錄儀定時存儲傳感器數據。預留了外部寬電壓充電接口，可連接太陽能電池板或者電源適配器為內部電池充電。
網關中繼器DLS11
DLS11為內置電池以及 LoRA、LTE（4G）無線的低功耗數據轉發器。利用“實時在線”的 LoRA收發器收集其它 LoRA 設備發送的數據并存儲，定時啟動將這些存儲的數據重新打包為標準的數據包經由 LTE 網絡發送致遠端服務器，數據發送方式有短信、TCP、郵件、FTP 等。

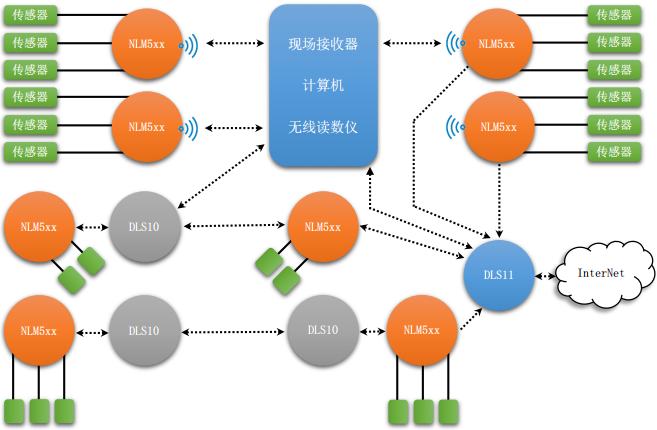

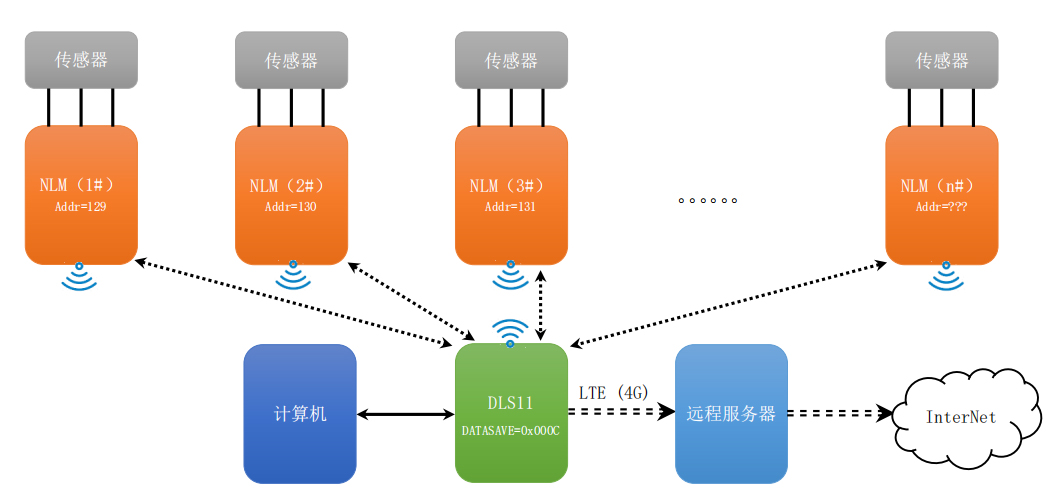

因項目內容不對外公開，上圖為我公司相關設備組網示意圖
水庫大壩要想提高自身的安全系數，健康長遠地運行就必須要定期開展安全監測工作，落實檢測項目設置與測點分布設置的各項要求，加強巡查管理與滲流量觀測，消除大壩上下游存在的各種安全隱患，發現問題就要立即向上級部門報備，以尋求最為妥善的解決方法，杜絕安全事故的發生，將因監管不力造成的各項損失降到最低。
